故障現象：
ABB變頻器直流母線電壓檢測值升高，當電機被拖動或者減速運行等檢測電壓升高明顯，電機不被拖動或者正常運行檢測電壓又回到正常值。

問題起因：

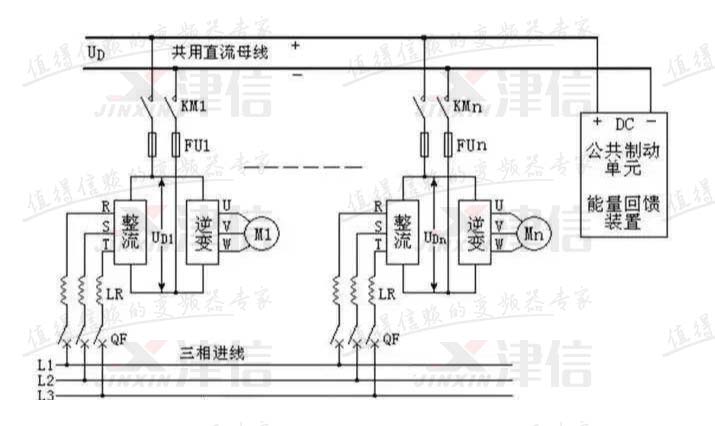

直流母線電壓是變頻器整流電路輸出的負載電路，也是逆變電路的電源。直流母線電壓是不是平穩是變頻器運行的一個關鍵指標。一般有2種獲取方式：電感濾波式/電容濾波式，不管是哪種其目的都是使得直流電壓保持一個相對平穩狀態（帶全載）。

引起直流母線電壓升高原因有外部也有內部。

一、外部原因：

1.電源升高導致，但是電源升高不會造成報直流過壓故障。其原因就是電源電壓有電壓等級，電壓等級之間差別很大，因此這個電壓不會引起直流母線電壓故障。但如果電源電壓波動太大，也不可避免。

2.由于電機回饋能量也使直流母線電壓升高，能量回饋越多，直流母線電壓提升就越多，越容易激活直流母線電壓過壓故障。

3.操作過電壓。（比如：投入補償電容）

二、內部原因：檢測電路失效

故障檢修：

ABB變頻器遇到直流母線電壓升高故障，要考慮以下幾種可能：

1.電源電壓：

電源電壓值過高，檢查變壓器輸出電壓等級是不是和變頻器  范圍不符，不達標準解決電源問題（這種情況少見，幾乎沒有。除非客戶把電源電壓提高一個等級，變頻器有損壞的危險）

2.電機慣性負載：

如果電機負載存在慣性，通過修改減速時間或者檢 查制動電路的工作情況，制動電阻是不是發熱，減速停車時制動電路有聲音都是制動電路工作的跡象。（出現慣性負載時直流母線電壓升高）

3.電機被其他設備拖動 ：

如果電機可能被其他設備拖動，排除拖動對變頻的影響。

4.檢測電路：

把直流電壓參數設置到控制面板上，觀察是不是高于正常值很多（正常值：電源電壓值*1.4，電源電壓依據電壓等級決定）高于正常值，更換檢測電路板。

ABB變頻器直流母線電壓高故障維修實例：

故障現象：

ABB變頻器用在提升機中的大車運行系統。運行中報制動故障（7110）和過壓故障。而且負載越重報故障幾率越大。

故障檢修：

觀察設備的控制面板，檢查0107參數時發現該參數值600V以上，和其他ABB變頻器的這個參數相比高出將近80V左右。而實際直流母線電壓卻不高。因此判斷問題應在CPU部分或是信號檢測部分。更換RMIO-11板，故障依舊。最后更換RINT板，故障徹底排除。

檢修分析：

1.進線電壓過高導致直流過高

2.電機被其他設備拖動，變成發電狀態，也會導致直流母線電壓過壓。

3.實際直流母線電壓不高，但檢測到直流母線過高

4.本例故障就是由于檢測的電壓過高導致的。
