西門子變頻器G130報警F30022故障維修案例

時間:2021-04-13    作者:津信變頻    點擊:次
一、故障現象
用戶送修一臺西門子G130變頻器到津信維修服務中心,機器型號:G130(6SL3310-1GE36-1AA3);規格:315KW/380V,故障現象為現場偶爾報警F30022 。

二、故障原因
西門子G130變頻器F30022故障解釋為功率單元:U_ce故障,可能的原因包括:
1,光纜斷開。
2,缺少 IGBT 控制組件的電源。
3,功率單元的輸出端短路。
4,功率單元半導體損壞。
故障值(r0949, 二進制):
位 0:相位 U 短路
位 1:相位 V 短路
位 2:相位 W 短路
位 3:反射器使能故障
位 4:U_ce 累積誤差信號中斷


三、維修過程
1、首先檢查內部整流模塊,逆變模塊,測量二極管特性正常。滿足送電條件,將變頻器送電,根據開機步驟,啟動變頻器,依舊報警F30022
2,查看歷史故障值參數r0949:4。代表的是W相有短路,進一步檢測相關線路器件;
3,觸發三相igbt均正常,排除IGBT的故障。

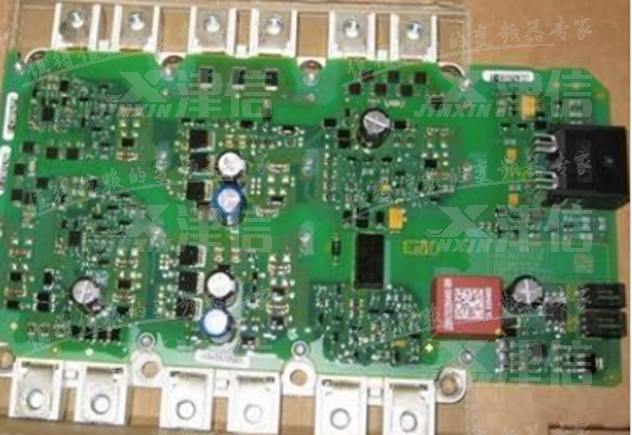

4,檢測三相驅動回路光纖電纜正常,因此判斷是W相IGBT驅動板故障。
5,更換W相IGBT驅動板進行,測試正常
6,至現場安裝使用,觀察運行,未再報警F30022,原故障修復。
