1. 引言

上海瑞派機械有限公司是隸屬于上海市工業綜合開發區的股份制高新技術企業，專業提供乳品、食品、飲料、果蔬汁、釀造、制藥、生物工程、精細化工等領域的成套設備，并且同國內數家食品、輕工、機械科研院校（所）建立了合作關系，不斷吸收消化國內外先進技術，不斷完善加工工藝，多次為國際知名企業利樂、康美包、伊萊克斯德、anhydro、GEA、APV等公司OEM合作。特別是其最新自主設計制造的不銹鋼發酵罐等設備，廣泛使用在生物化工、制藥、保健品加工、水產品深加工等相關行業，因此對于變頻器的可控性以及對外圍傳感器干擾標準要求非常高。

2.  現場設備情況
測試設備：瑞派不銹鋼發酵罐

變 頻 器：丹佛斯FC360變頻器

控制要求：
根據工藝的要求由西門子PLC控制攪拌機變頻器的啟動、停止以及需要的轉速給定，并且要求變頻器盡量減少對外圍傳感器的干擾，尤其是溫度傳感器。
3.  設計方案
為了滿足設備設計的控制要求，經過研究我們認為丹佛斯FC360變頻器完全能滿足要求，根據電機的容量選用相應功率的變頻器，此方案具有以下特點：
1)   優良的調速性能，滿足負載工藝要求；
2)   良好的節能效果，提高系統運行效率；
3)   實現系統軟啟動，減少啟動沖擊，降低維修費用，延長設備的使用壽命；
4)   系統安全、可靠，確保負載連續運行；
5)   控制方便、靈活，自動化水平高；
6)   對外圍傳感器的干擾非常小，尤其是溫度傳感器；
4.  測試結果
在發酵罐攪拌機測試的整個過程中，F(xiàn)C360很好地完成了對攪拌機的控制，電機的電流、轉矩和變頻器的直流電壓都非常穩定，尤其是對外圍溫度傳感器的干擾非常小，達到了0.1度精度干擾誤差，相對于其他品牌的變頻器有很大的優勢（現場測試ABB變頻器ACS350誤差達到了1度誤差），因此值得在此行業推廣。

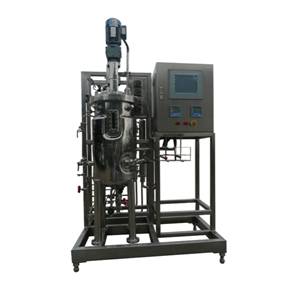

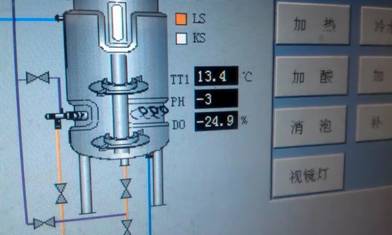

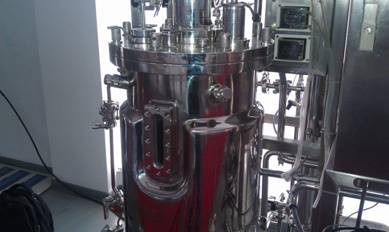

附1：現場工藝圖片


附2：運行過程中電機電流、變頻器直流電壓記錄數據

運行頻率	直流電壓	電機電流	電機功率
10Hz	533V	0.9A	0.08Kw
20Hz	533V	1.05A	0.135Kw
25Hz	535V	1.06A	0.18Kw
30Hz	535V	1.08A	0.2Kw
40Hz	535V	1.13A	0.27Kw
50Hz	535V	1.14A	0.31Kw
