丹佛斯FC300系列變頻器內置強大的SLC功能，可在項目功能實現和成本控制之間取得完美平衡。本文就對可靠性要求很高但處于獨立運行工況的，無外部控制器的在線互備的雙機切換應用進行說明，使用了該系列變頻器內置的SLC功能。

一、概況
在某些對可靠性要求很高的場合，要求系統不能停機，都有運行備機，以在故障情況下及時投運，以免影響生產或安全。而有時這類設備是獨立于整個控制系統運行的，為實現此互備功能增加控制器將增加成本投入和系統復雜度?，F(xiàn)借助于Danfoss FC300系列變頻器的內置SLC功能，最低成本實現最可靠的雙機在線互備功能應用。
二、互備系統結構及功能要求
現有A、B兩臺Danfoss FC300變頻器，要求A（先啟動的為主機，現假設A先啟動，為主機）正常運行于100%轉速，B作為備機工作于95%轉速狀態。當A故障時，B切換為主機，進入100%轉速運行狀態。在此階段，若A排除故障，再次投入運行，則以95%轉速作為備機運行。此時，若B故障，則A切換為主機，進入100%轉速運行狀態。在此階段，若B排除故障，再次投入運行，則以95%轉速作為備機運行。

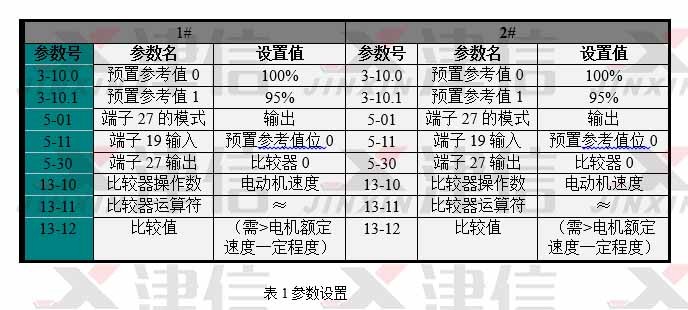

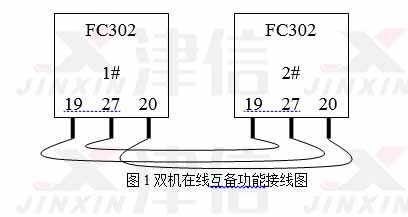

三、系統接線及參數設置






四、切換流程
現在以一個完整切換過程對該功能實現進行說明：
1、1#機先開機以100%速度運行，端子27接至2#機的端子19，易知此時端子27輸出高電平至2#機的端子19，2#機開機則選擇預置參考值1，以95%速度運行；
2、若1#機故障停機，端子27無高電平輸出，2#機則激活預置參考值0，以100%速度運行；
3、待1#機恢復運行，因2#機正在100%速度運行，其端子27輸出高電平至1#機的端子19，則1#機激活預置參考值1，以95%速度運行，2#機繼續100%運行；
4、若2#機故障停機，其端子27無高電平輸出（接至1#機端子19），1#機激活預置參考值0，以100%速度運行；
5、待2#機恢復運行，因1#機正在100%速度運行，故其端子27輸出高電平至2#機端子19，則2#機激活預置參考值1，以95%速度運行，1#機繼續100%運行。
