一、概述：
丹佛斯 FC300 系列變頻器具有響應時間快、功能強大等特點，通過內置的單回路 PID
調節器，可以實現工業上恒壓力、恒溫度、恒流量等過程控制。

二、接線方式：
以民用供水系統恒壓控制為例，由電位器作壓力給定，反饋信號為 4-20 mA / 0-6 bar。

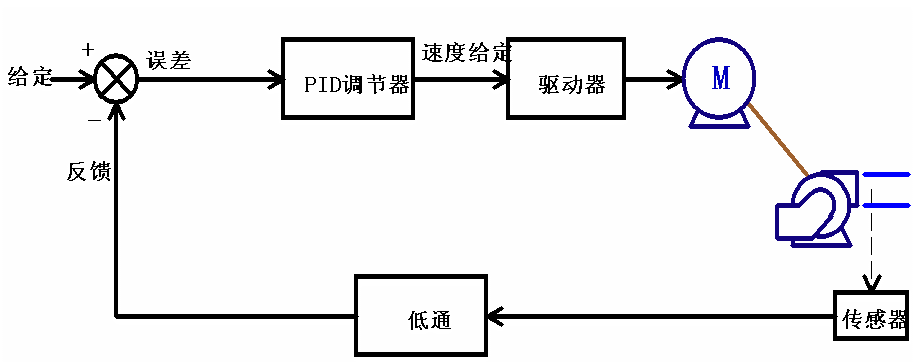

圖 1，PID 調節框圖

圖 2，接線圖

三、參數設置：
首先端子 54 切換到電流輸入。

參數號碼	參數名稱	出廠值 [代碼]	設定值 [代碼]
0-02	電機速度單位	RPM [0]	Hz [1]
1-00	控制方式選擇	開環速度控制 [0]	閉環過程控制 [3]
3-01	參考值反饋單位	% [1]	Bar [5]
3-03	最大參考值	1500	6.0 bar
3-15	參考來源 1	模擬量輸入端子 53 [1]	模擬量輸入端子 53 [1]
4-12	電機速度下限	0 Hz	15 Hz
4-14	電機速度上限	120 Hz	50 Hz
6-10	端子 53 低電壓	0.07 V	0.07 V
6-11	端子 53 高電壓	10.0 V	10.0 V
6-14	端子 53 參考/反饋低	0	0 bar
6-15	端子 53 參考/反饋高	1500	6.0 bar
6-22	端子 54 低電流	0.14 mA	4.0 mA
6-23	端子 54 高電流	20.0 mA	20.0 mA
6-24	端子 54 參考/反饋低	0	0 bar
6-25	端子 54 參考/反饋高	1500	6.0 bar
6-26	端子 54 濾波時間	0.001 s	0.1 s
7-20	過程反饋源 1	無功能 [0]	模擬量輸入端子 54 [2]
7-30	過程 PID 正常/反向控制	正常 [0]	正常 [0]
7-31	過程 PID 防積分飽和	開 [1]	開 [1]
7-32	過程 PID 啟動速度	0.00	15.00 Hz
7-33	過程 PID 比例增益	0.01	0.3
7-34	過程 PID 積分時間	Off	8.0 s
7-35	過程 PID 微分時間	0 s	0 s
7-36	過程 PID 微分增益極限	5.0	5.0

如果壓力給定不由電位器，而使用內部預置給點則設置預置給點參數。

參數號碼	參數名稱	出廠值 [代碼]	設定值 [代碼]
3-10.0	預置給點 1	0	100%對于 6Bar
